Produkta pārskats un funkcijas

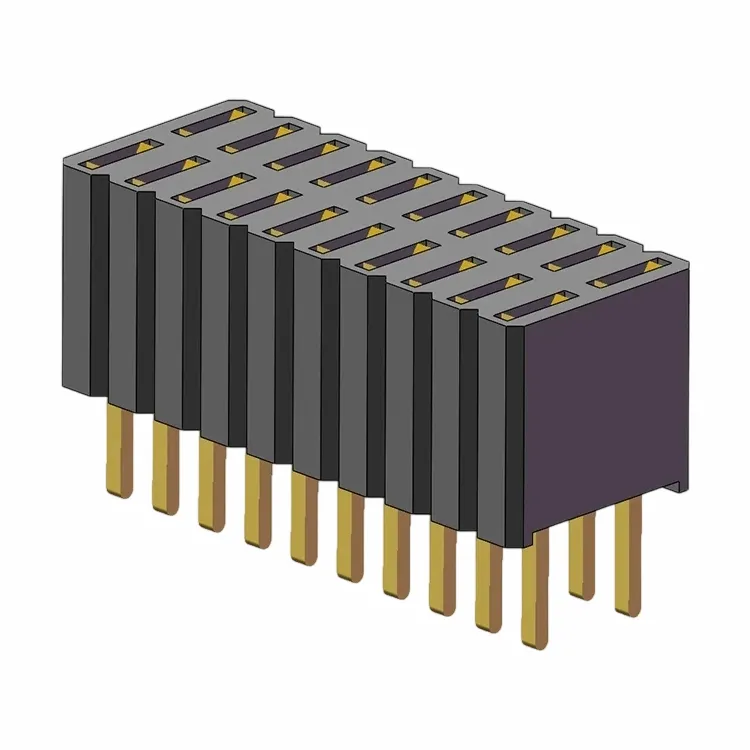

Šai dubultās rindas 180 grādu sieviešu galvenei ir vertikāla (180 grādu) montāžas metode ar vīrišķo tapu, kas ievietota no augšas, un tā ir piemērota vertikālai dēļa-uz-platei vai vertikālai paneļa-uz-vadu savienojumiem.
Galvenās funkcijas:
- Iespējo augsta{0}}blīvuma vertikālo signālu starpsavienojumu.
- DIP caur{0}}caurumu stiprinājums nodrošina augstu mehānisko izturību un izcilu stiepes un vibrācijas izturību.
- Divrindu + šauru atstarpju dizains nodrošina vairāk savienojuma punktu ierobežotā platumā.
- Piemērots modulāriem lietojumiem, kam nepieciešama spēcīga vertikāla fiksācija un bieža ievietošana/izņemšana.
Produkta specifikācijas
| Pašreizējais vērtējums | 1A maks |
| Izolācijas pretestība | 1000MΩ Min |
| Dielektriskā izturība | 300V maiņstrāva |
| Kontakta pretestība | 20mΩ maks |
| Darba temperatūra | -40 grādi - +105 grādi |
| Lodējamība | Reflow spēj līdz 260 grādiem |
|
Apšuvums |
Zelta zibspuldze (0,8") Standarts Pieejams augstāks zelta līmenis Skārda |
| Kontaktu materiāls | Kūpera sakausējums |
| Mājokļa materiāls | Augstas{0}}temperatūras termoplasts |
| Vides | UL94 V0 |
Lietojumprogrammu scenāriji
Šī vertikālā dubultā -rindas sieviešu galvene ir piemērota lietojumprogrammām, kurām nepieciešami stabili vertikāli savienojumi un augsta-blīvuma izkārtojumi, tostarp:
- Instrumenti un pārbaudes aprīkojums
- Rūpnieciskie vadības moduļi
- Medicīniskās ierīces
- Biroja tehnika un sadzīves tehnika
- Ēku automatizācija un materiālu apstrāde
- Iegultās sistēmas, servo piedziņas, izstrādes plates, barošanas moduļi un citas lietojumprogrammas, kurām nepieciešama vertikāla sakraušana vai spēcīga mehāniska fiksācija.
.
PLC/Servo draivera vadības paneļa ligzdas lietojumprogrammas scenārija diagramma
Tipisks pielietojums:
- Uz galvenās plates ir pielodēta 1,27 × 2,54 mm dubultā-rindas 180 grādu vertikālā ligzda. Lodēšanas savienojumi ir izturīgi un atbilst rūpnieciskās -pakāpes SMT/DIP procesa standartiem.
- Kontaktligzdā ir ievietota paplašināšanas I/O meitasplate, kas nodrošina signāla/barošanas interfeisu starp galveno plati un funkcionālajiem moduļiem. Šī ir standarta lietojumprogramma sakaru un I/O portu paplašināšanai servo piedziņās un PLC ierīcēs.
- Šī montāžas metode ir piemērota arī meitasplates paplašināšanas scenārijiem servo piedziņas vadības paneļos un rūpnieciskās kustības vadības kartēs.
Tehniskā dokumentācija un cita informācija
- Tehniskā dokumentācija: Pamatspecifikācijas ir norādītas lapā; 2D attēli ir pieejami pēc pieprasījuma; 3D modeļi jāsaņem, sazinoties ar pārdevējiem.
- Pielāgošana: atbalsta dažādu tapu skaitu, augstumus, astes garumus (pielāgojoties dažādiem dēļu biezumiem), apšuvuma iespējas utt.
- Iepakojums: caurule, paplāte vai lente un spole utt.
- Sertifikāti: UL94 V-0, RoHS, REACH.
- Kontaktpersona: E-pasts: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.
Piezīmes:
- Šī ir 180 grādu vertikālā DIP versija; pēc uzstādīšanas ligzda ir perpendikulāra PCB, piemērota vertikālai moduļu sakraušanai.
- Salīdzinot ar iepriekš meklēto 0,8 mm sēriju, šim modelim ir lielāks solis (1,27 × 2,54 mm), kā rezultātā ir lielāka mehāniskā izturība un salīdzinoši stabila strāvas jauda, bet nedaudz mazāks blīvums.
- Uzstādīšanas laikā ieteicams apstiprināt PCB, izmantojot izmērus un lodēšanas procesu.
Ja jums ir nepieciešami šīs 1,27 × 2,54 mm dubultās rindas 180 grādu sieviešu galvenes attēli reālos pielietojuma scenārijos (vertikālā PCB montāža, savienošana ar vīrieša savienotājiem, aprīkojuma lietojumprogrammas utt.), lūdzu, dariet man to zināmu, un es tos nekavējoties nodrošināšu!
Citi
· 2D zīmējums
Iepakojums un piegāde
Pārbaudes aprīkojums
Mūsu sertifikāts
FAQ
J: Kādi ir šī produkta galvenie elektriskie parametri?
A: Nominālā strāva 1A/viena tapa, kontakta pretestība mazāka vai vienāda ar 20mΩ, izolācijas pretestība lielāka vai vienāda ar 1000MΩ, iztur spriegumu maiņstrāva 500V, darba temperatūras diapazons -40 grādi ~ +105 grādi.
J: Kāds ir parastais piegādes laiks un minimālais pasūtījuma daudzums?
A: Standarta modeļiem (2P-40P) noliktavā esošo preču piegādes laiks ir 3–7 dienas; pielāgotiem modeļiem piegādes laiks ir 3-4 nedēļas. Nozares standarta minimālais pasūtījuma daudzums ir 1000 gab. Tiek atbalstīti mazu partiju paraugu pieprasījumi (nosūtīti 3 dienu laikā).
J: Kas izraisa plastmasas korpusa deformāciju pēc lodēšanas?
A: Lodēšanas temperatūra, kas pārsniedz 280 grādus, un reizes, kas pārsniedz 5 sekundes, izraisīs augstas -temperatūras izturīgas plastmasas mīkstināšanu un deformāciju. Nepieciešama stingra viļņu lodēšanas laika kontrole (mazāks vai vienāds ar 3 sekundēm). Manuālai lodēšanai izvairieties no ilgstoša kontakta starp lodāmuru un plastmasas korpusu.
J: Kādi ir daži izplatīti maldīgi priekšstati, izvēloties produktu?
A: Apkārtējās temperatūras ignorēšana: parasts PA6 materiāls ir aizliegts augstas temperatūras rūpnieciskā vidē; ir jāizvēlas augstas -temperatūras izturīgas PPS. ② Akli izmaksu samazināšana: nepietiekams zelta pārklājuma biezums (<1u") will lead to oxidation and poor contact after long-term use. ③ Ignoring pin length: DIP pin length must match the PCB board thickness (a standard board thickness of 1.6mm corresponds to a pin length of 3.0mm).
Populāri tagi: 1,27 x 2,54 mm sieviešu galvenes divrindu 180 grādu slīpums, Ķīna 1,27 x 2,54 mm sieviešu galvenes dubultrindas 180 grādu slīpums ražotāji, piegādātāji, rūpnīca
